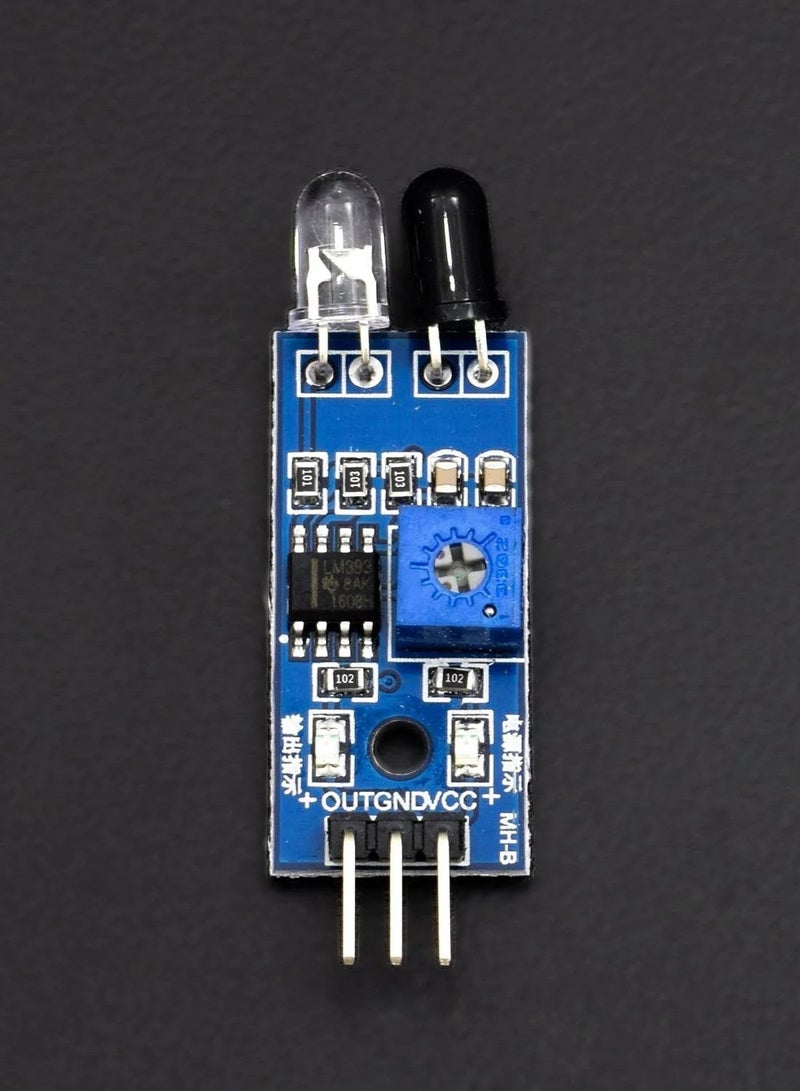

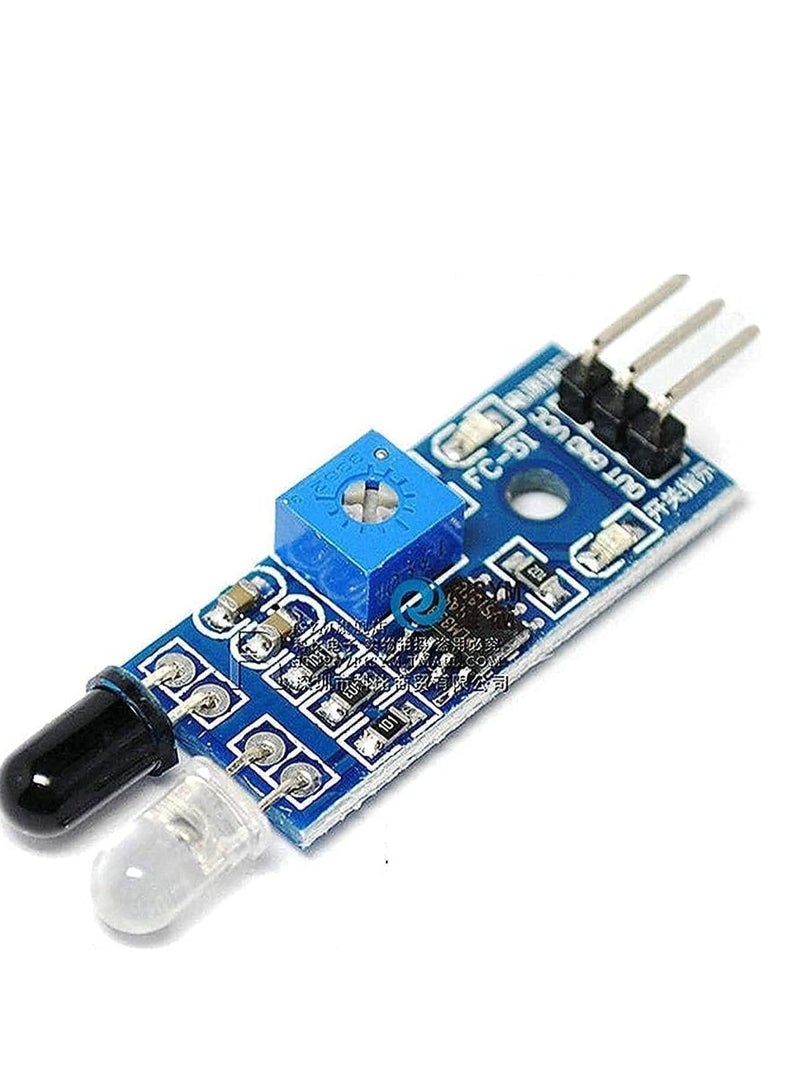

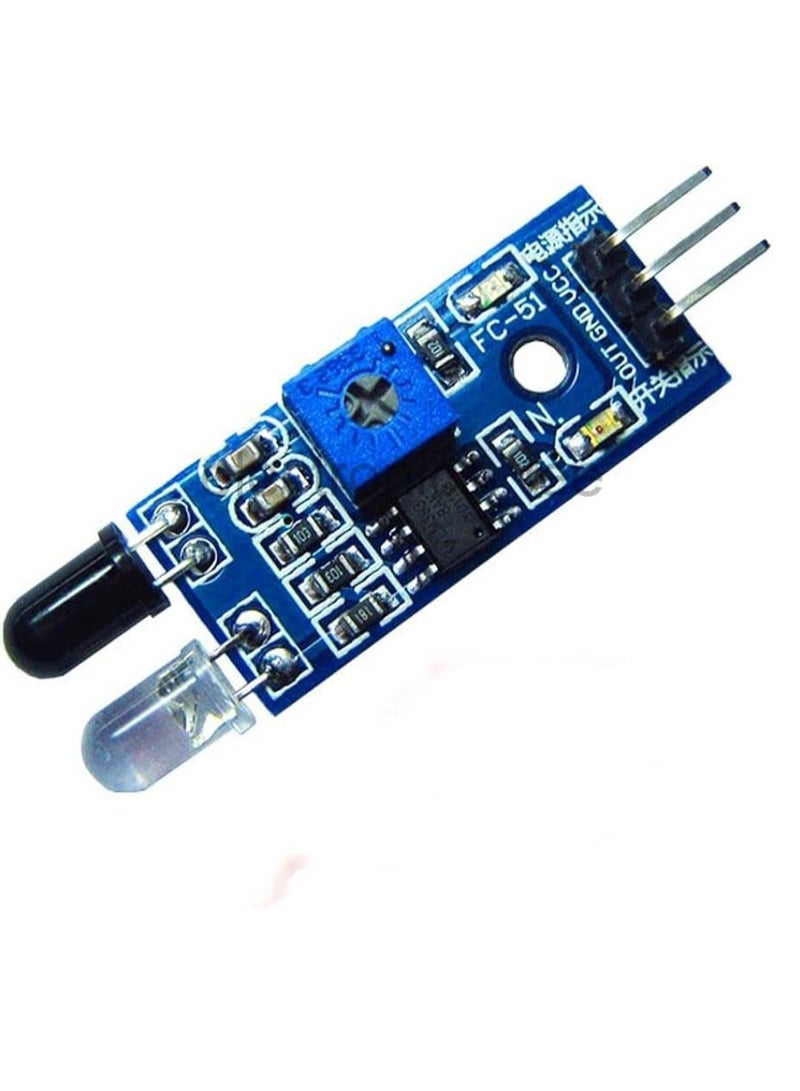

وحدة استشعار تجنب العوائق بالأشعة تحت الحمراء

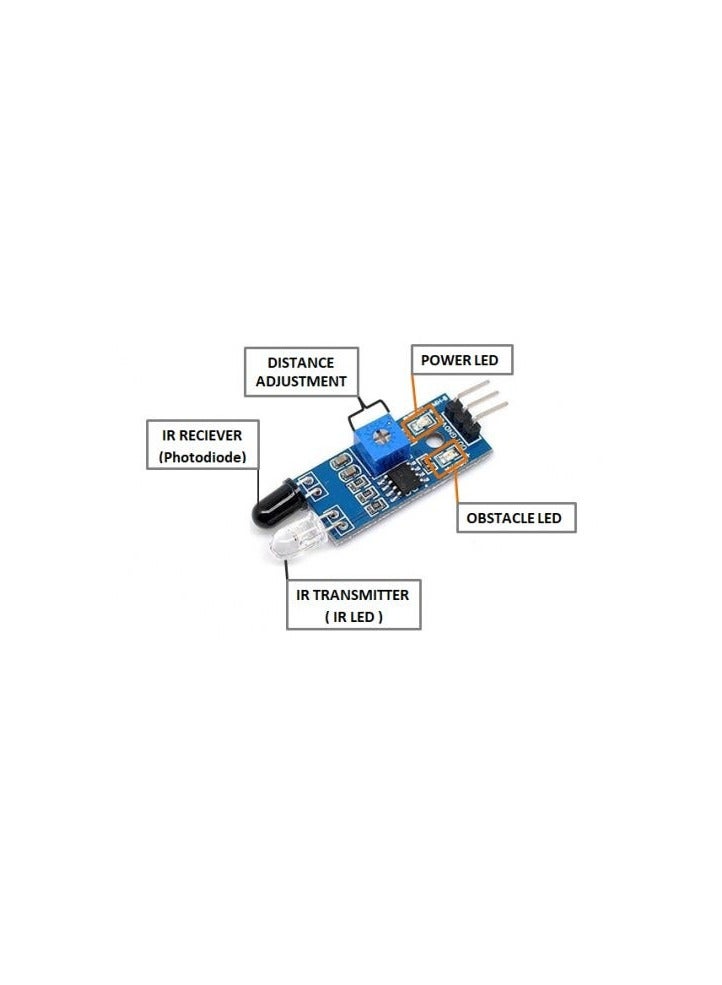

وحدة الاستشعار قابلة للتكيف مع الضوء المحيط، مع وجود زوج من أنابيب انبعاث واستقبال الأشعة تحت الحمراء، وأنابيب الإرسال تنبعث منها ترددات معينة للأشعة تحت الحمراء، عندما يتم اكتشاف اتجاه عائق (سطح الانعكاس)، يتم استقبال الأشعة تحت الحمراء المنعكسة بواسطة أنبوب الاستقبال، بعد أ معالجة دائرة المقارنة، الضوء الأخضر قيد التشغيل، ولكن واجهة إخراج الإشارة تخرج إشارة رقمية (إشارة منخفضة المستوى)، يمكنك ضبط مقياس جهد مقبض مسافة الكشف، نطاق المسافة الفعال 2 ~ 30 سم، جهد العمل 3.3 فولت - 5 فولت. يمكن الحصول على نطاق اكتشاف المستشعر عن طريق ضبط مقياس الجهد، مع القليل من التداخل، وسهل التجميع، وميزات سهلة الاستخدام، ويمكن استخدامه على نطاق واسع في تجنب عوائق الروبوت، وتجنب السيارة، وعدد الخطوط، وتتبع الخطوط باللونين الأبيض والأسود والعديد من المناسبات الأخرى. . معلمات الوحدة عندما تكتشف الوحدة عائقًا أمام الإشارة، يضيء المؤشر الأخضر على مستوى اللوحة، بينما يحافظ منفذ الخارج على إخراج إشارة منخفض، تكتشف الوحدة المسافة 2 ~ 30 سم، وزاوية الكشف 35 درجة، يمكن اكتشاف المسافة يتم تعديل الجهد تعديل اتجاه عقارب الساعة، والكشف عن الزيادات في المسافة؛ تعديل مقياس الجهد في اتجاه عقارب الساعة، مما يقلل من مسافة الكشف. 2، جهاز استشعار كشف انعكاس الأشعة تحت الحمراء النشط، انعكاس الهدف، وبالتالي فإن الشكل هو مسافة الكشف الحرجة. حيث تكون مسافة الكشف الدنيا باللون الأسود، والأبيض، والحد الأقصى؛ كائنات صغيرة بعيدة عن منطقة صغيرة، مساحة كبيرة من Grand.3، يمكن توصيل منفذ إخراج وحدة الاستشعار مباشرة بوحدة التحكم الدقيقة IO ويمكن أيضًا تشغيل مرحل 5 فولت مباشرةً؛ الاتصال: VCC-VCC؛ غند-غند؛ OUT-IO 4، مقارنات LM393، مستقرة؛ 5، يمكن أن تكون الوحدة مصدر طاقة تيار مستمر 3-5 فولت. عند تشغيل الطاقة، يضيء مؤشر الطاقة الأحمر؛ 6، مع فتحات المسمار 3 مم، تركيب ثابت سهل؛ 7، حجم اللوحة: 3.2 سم * 1.4 سم 8، تم شحن كل وحدة عتبة الجهد المقارن المعدلة بواسطة مقياس الجهد الجيد.
